Krytyczna rola drutu wiążącego w stabilności silnika urządzenia

Podczas montażu silników urządzeń gospodarstwa domowego drut wiążący — często nazywany sznurkiem sznurującym lub drutem wiążącym stojana — służy jako mechaniczny szkielet uzwojeń cewki. Jego podstawową funkcją jest ścisłe przymocowanie uzwojeń miedzianych lub aluminiowych do rdzenia stojana. Zapobiega to „migracji uzwojenia”, zjawisku, w którym siły magnetyczne podczas pracy powodują przesuwanie się lub wibracje przewodów. Bez wysokiej jakości drutu wiążącego ciągłe naprężenia fizyczne i strumień elektromagnetyczny ostatecznie doprowadziłyby do ścierania izolacji, co spowodowałoby zwarcia i przedwczesną awarię silnika.

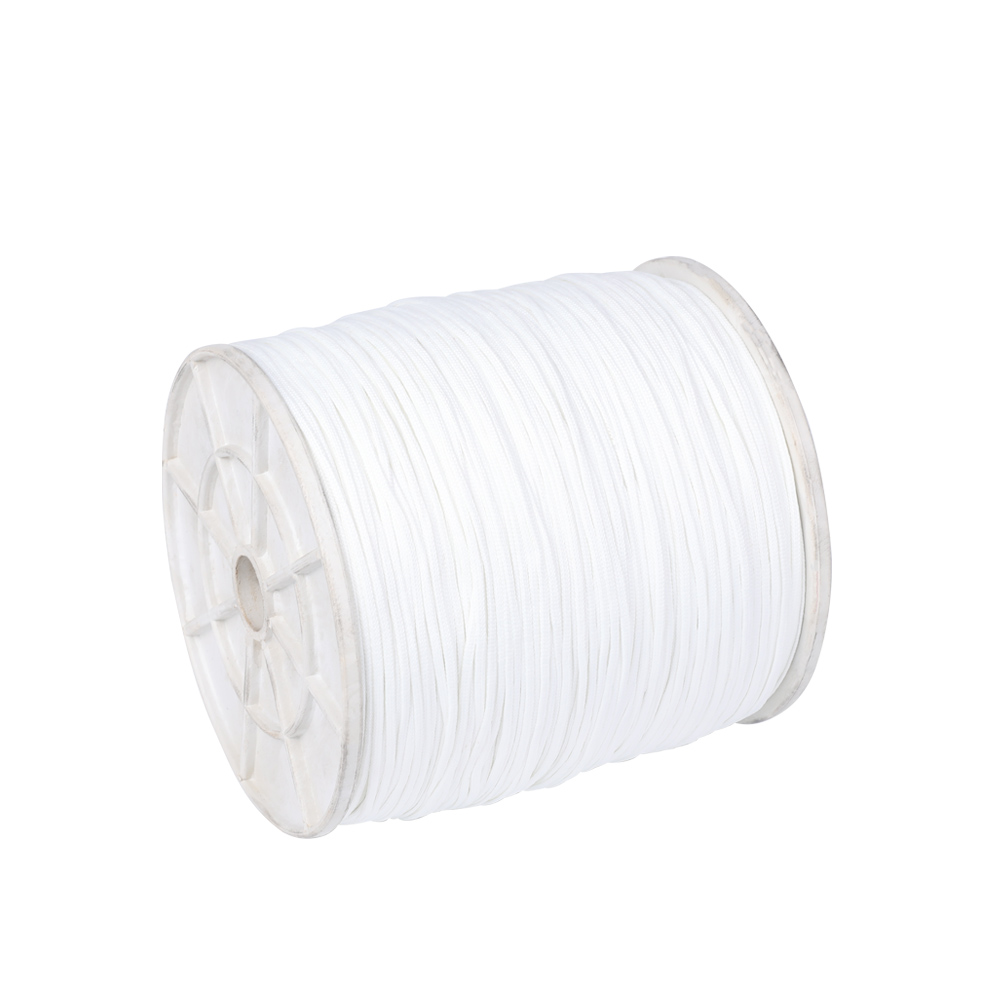

Nowoczesne Przewód łączący silnik urządzenia gospodarstwa domowego zostały zaprojektowane tak, aby wytrzymać trudne warunki wewnętrzne urządzeń takich jak pralki, odkurzacze i klimatyzatory. Muszą zachować wysoką wytrzymałość na rozciąganie, pozostając jednocześnie wystarczająco elastycznymi, aby można je było wiązać za pomocą szybkich automatycznych maszyn sznurujących. Zapewniając, że cewki pozostają zwartą, sztywną masą, drut łączący pomaga również w lepszym odprowadzaniu ciepła, ponieważ powietrze może przepływać w bardziej przewidywalny sposób wokół dobrze zorganizowanego zespołu stojana.

Normy dotyczące składu materiału i odporności termicznej

Wybór odpowiedniego materiału na drut wiążący to nie tylko kwestia wytrzymałości; jest to kwestia kompatybilności termicznej. Większość silników urządzeń gospodarstwa domowego pracuje w podwyższonych temperaturach, co wymaga stosowania materiałów wiążących o określonych klasach izolacji. Typowe materiały obejmują włókna poliestrowe (PET), Nomex lub włókno szklane, często powlekane specjalistycznymi żywicami w celu zwiększenia przyczepności i odporności chemicznej.

Typowe materiały na druty wiążące

Korzyści techniczne wiązania silnika o wysokim napięciu

Nakładanie drutu wiążącego to precyzyjny proces, który bezpośrednio wpływa na właściwości akustyczne i mechaniczne urządzenia. Gdy silnik jest prawidłowo podłączony, wykazuje znacznie mniejsze „brzęczenie cewki” lub szum magnetyczny. Jest to szczególnie istotne w przypadku urządzeń kuchennych klasy premium, gdzie cicha praca jest kluczowym atutem. Ponadto proces wiązania zapewnia, że ​​końcowe zwoje uzwojeń mieszczą się w granicach wymiarowych obudowy silnika, zapobiegając kolizjom z wirnikiem lub obudową zewnętrzną.

• Tłumienie drgań: Zabezpiecza poszczególne pasma drutu, eliminując zużycie spowodowane tarciem.
• Penetracja lakieru: Tworzy strukturalną cewkę, która pozwala lakierowi izolacyjnemu na bardziej równomierne nasycenie uzwojeń.
• Integralność strukturalna: Chroni silnik podczas naprężeń związanych z momentem rozruchowym i nagłymi zmianami prędkości obrotowej.
• Odporność na wilgoć: Nowoczesne synthetic wires do not absorb humidity, protecting the motor from internal corrosion.

Techniki stosowania w nowoczesnej produkcji

W produkcji sprzętu AGD na dużą skalę ręczne wiązanie zostało w dużej mierze zastąpione maszynami sznurującymi CNC. Maszyny te zapewniają stałe napięcie, którego nie można osiągnąć ręcznie, dzięki czemu każdy silnik na linii spełnia te same standardy jakości. Wybór wzoru wiązania — czy będzie to ciągła koronka diamentowa, czy pojedyncze wiązanie — zależy od zamierzonego cyklu pracy silnika. W przypadku silników o wysokich obrotach, np. w blenderach, często stosuje się wzór podwójnego ściegu, aby zapewnić dodatkowe zabezpieczenie przed siłami odśrodkowymi.

Kontrola jakości drutu wiążącego obejmuje badanie „współczynnika skurczu” i „wytrzymałości na zrywanie”. Jeśli drut skurczy się zbyt mocno podczas procesu utwardzania silnika, może spowodować zmiażdżenie izolacji drutu; jeśli nie skurczy się wystarczająco, uzwojenia pozostają luźne. Dlatego inżynierowie muszą skalibrować specyfikacje drutu wiążącego do określonych temperatur utwardzania lakieru stosowanych w fabryce, aby osiągnąć idealną równowagę napięcia i ochrony.
